Kovuusmittausmenetelmät – Brinell, Rockwell ja Vickers
Kovuusmittausmenetelmät arvioivat materiaalin kestävyyttä pysyvää painaumaa, naarmuuntumista tai hankausta vastaan. Näitä menetelmiä käytetään pääasiassa valmistuksessa ja laadunvalvonnassa materiaalin vetolujuuden ennustamiseen, lämpökäsittelyjen tarkistamiseen ja kulutuskestävyyden arviointiin. Tärkeimmät testausmenetelmät eroavat toisistaan painaumalaitteen muodon, iskun mittaustavan ja käyttötarkoituksen mukaan.

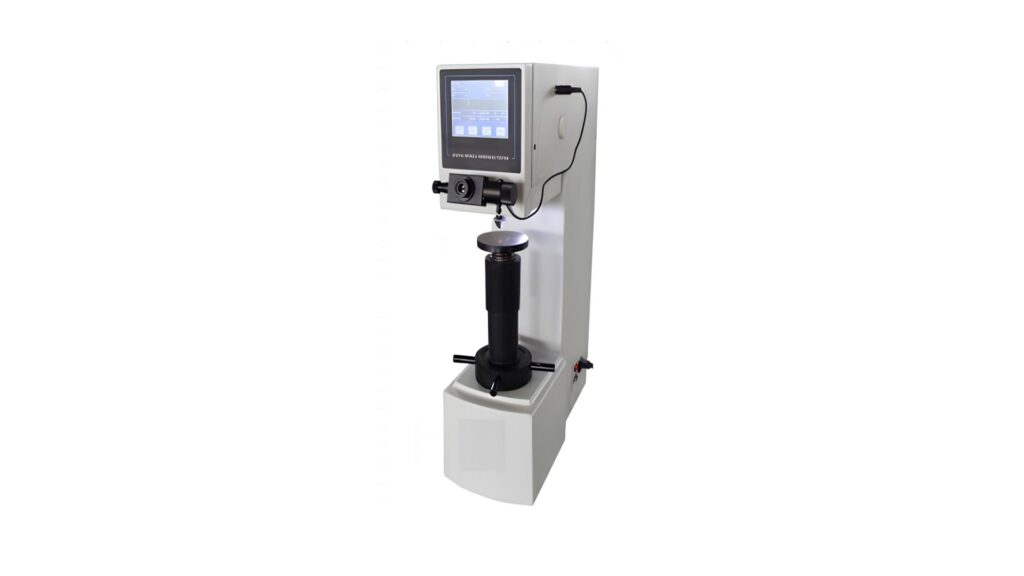

Brinell-mittaus
Brinell-kovuuskoe on standardoitu kokeellinen menetelmä, jolla mitataan ja vertaillaan materiaalien, erityisesti metallien ja metalliseosten, kovuutta. Tämä menetelmä soveltuu erinomaisesti materiaaleille, joilla on karkea tai epätasainen mikrorakenne kuten valetut tuotteet.

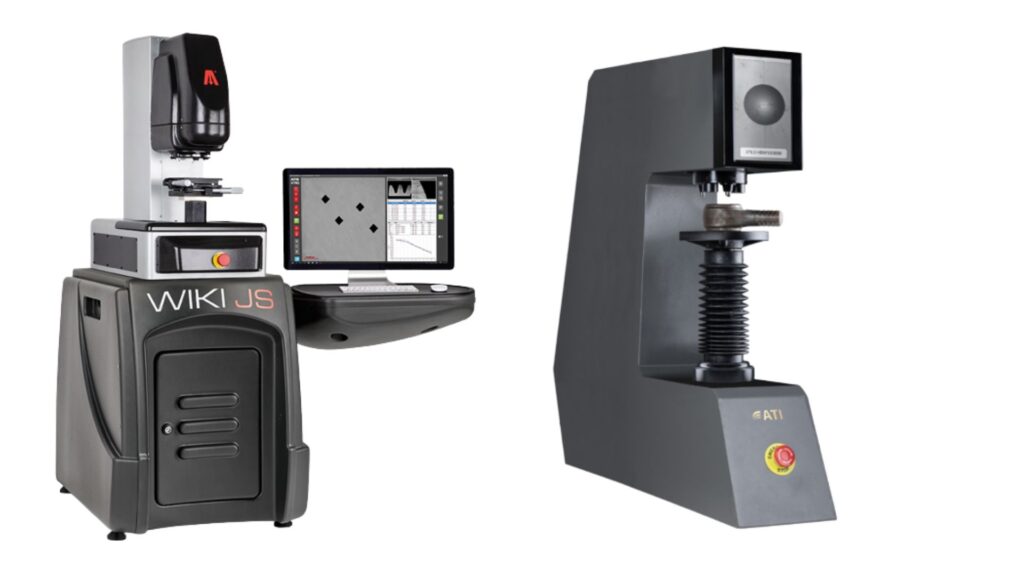

Vickers-mittaus
Vickersin kovuusmittausmenetelmä on laajalti käytetty menetelmä materiaalien kovuuden määrittämiseksi ja sen suosio perustuu menetelmän monipuolisuuteen, sekä laskentojen yksinkertaisuuteen. Tämä menetelmä mahdollistaa eri materiaalien kovuuden mittaamisen käyttämällä yhtä ja samaa paininta, mikä tekee siitä erittäin joustavan ja käyttökelpoisen monissa erilaisissa sovelluksissa.
Rockwell-mittaus
Rockwellin kovuusmittaus on standardoitu ja laajalti käytetty menetelmä materiaalien kovuuden määrittämiseen. Menetelmä perustuu paininlaitteella tehtävän tunkeuman syvyyden mittaamiseen koekappaleessa tietyissä olosuhteissa. Rockwellin menetelmä on suosittu sen nopeuden, yksinkertaisuuden ja luotettavuuden vuoksi.
Miten kovuusmittausmenetelmät eroavat toisistaan?
Rockwell- ja Vickers-kovuusmenetelmät eroavat toisistaan merkittävimmin mittausperiaatteen, nopeuden ja käyttökohteiden suhteen. Rockwell on tuotannon ja laadunvalvonnan standardi, kun taas Vickers on laboratorioiden ja mikroskooppisten rakenteiden tarkkuustyökalu. Brinell taas soveltuu eniten karkeiden materiaalien ja paksujen näytteiden mittaamiseen.
Miten mittausjärjestelmiä verrataan?
Rockwell- asteikko
- Toimintaperiaate: Koetin asetetaan materiaaliin esikuormituksella, minkä jälkeen siihen kohdistetaan suurempi koekuormitus. Kovuus määritetään mitatun tunkeutumissyvyyden perusteella ja luetaan suoraan laitteen näytöltä ilman optista mittausta.
- Vahvuudet / Huomioitavaa: Menetelmä on erittäin nopea, minkä vuoksi se soveltuu hyvin rutiinituotantoon ja sarjatestaukseen. Se ei kuitenkaan sovellu hyvin ohuille näytteille, sillä syvä painauma voi heikentää mittaustarkkuutta.
Brinell- asteikko
- Toimintaperiaate: Menetelmässä suuri kuula painetaan materiaalin pintaan suurella kuormituksella (jopa 3 000 kg). Muodostuneen painauman halkaisija mitataan optisesti, minkä perusteella materiaalin kovuus määritetään.
- Vahvuudet / Huomioitavaa: Suuri painauma vähentää pinnan ja raerakenteen epätasaisuuksien vaikutusta, joten menetelmä soveltuu hyvin karkeille materiaaleille, kuten taoksille ja valuraudalle. Haittapuolena on, että suuri painauma voi vahingoittaa valmiita osia.
Vickers- asteikko
- Toimintaperiaate: Pyramidin muotoinen timanttikärki painetaan materiaaliin, jolloin syntyy neliönmuotoinen painauma. Painauman lävistäjät mitataan mikroskoopilla ja niiden perusteella lasketaan kovuus..
- Vahvuudet / Huomioitavaa: Menetelmä soveltuu lähes kaikkien metallien kovuuden mittaamiseen ja tarjoaa suuren tarkkuuden laajalla kovuusalueella. Se edellyttää huolellisesti kiillotettua pintaa sekä painauman optista mittausta, minkä vuoksi mittaus on hitaampi kuin esimerkiksi Rockwell-menetelmällä. Menetelmä soveltuu myös erinomaisesti mikrokovuuden mittaamiseen, kuten yksittäisten rakeiden tai ohuiden pinnoitteiden kovuuden määrittämiseen.
